Esquadrejamento e Planejamento do Braço do Violão

Introdução

O esquadrejamento e o planejamento do braço são etapas que acontecem em dois momentos da construção: na moldagem bruta, quando o bloco inicial é preparado, e novamente aqui — após a colagem do headstock e do tróculo estarem completamente curadas — quando o braço como conjunto é esquadrejado e marcado para as etapas finais.

Este segundo ciclo de esquadrejamento é frequentemente subestimado. A colagem do scarf joint e do tróculo pode introduzir pequenas tensões e desvios que não estavam presentes no bloco bruto. Se essas imperfeições não forem corrigidas agora, elas vão se manifestar em cada etapa seguinte: na abertura do canal do tensor, na marcação da escala, no encaixe da caixa e, eventualmente, na afinação do instrumento pronto.

A regra que governa esta etapa é simples: nenhuma marcação antes do esquadro. A linha central, o traste 12, a posição do tróculo — nada disso pode ser traçado sobre uma peça com desvios não corrigidos. Uma marcação feita sobre referência ruim é uma marcação errada, independentemente da precisão do instrumento de medição utilizado.

Por que o esquadrejamento é crítico neste momento

Após as colagens do scarf joint e do tróculo, o braço é uma peça composta — formada por blocos de madeira que podem ter respondido de forma ligeiramente diferente à pressão dos grampos e à tensão interna da cola durante a cura. Mesmo colagens bem executadas podem introduzir desvios mínimos que, sem correção, se acumulam nas etapas seguintes.

As consequências de um braço mal esquadrejado neste momento incluem:

• Escala desalinhada: a escala colada sobre uma face que não é plana fica com um ou mais trastes fora do plano — resultando em trastejamento localizado que não tem correção simples depois que a cola curou
• Canal do tensor torto: o canal é fresado em relação às faces de referência do braço — se essas faces estiverem com desvios, o canal vai acompanhá-los
• Desalinhamento com a caixa: um braço torcido ou com laterais fora de 90° não encaixa corretamente no tróculo, gerando assimetria visível na posição das cordas em relação ao centro do instrumento
• Afinação inconsistente por posição: um desalinhamento de 0,5 mm no eixo do braço resulta em bequadros progressivos ao longo da escala — o instrumento afina nas cordas soltas mas desafina em determinadas posições

Sequência de esquadrejamento

A sequência é sempre a mesma, independentemente do momento da construção: criar uma face de referência plana primeiro e usar essa face para referenciar todas as demais. Nunca se trabalha duas faces simultaneamente — a segunda face é sempre construída a partir da primeira.

Ferramentas necessárias

• Plaina de bancada — para aplainamento das faces maiores
• Plaina de bloco — para ajustes finos e laterais
• Régua metálica de precisão — para verificar planicidade por transparência de luz
• Esquadro de referência — para verificar perpendicularidade entre faces
• Winding sticks — para detecção de torção
• Paquímetro — para conferir espessura uniforme ao longo da peça
• Giz de alfaiate ou lápis de carpinteiro — para monitorar o progresso do planejamento

Passo a passo

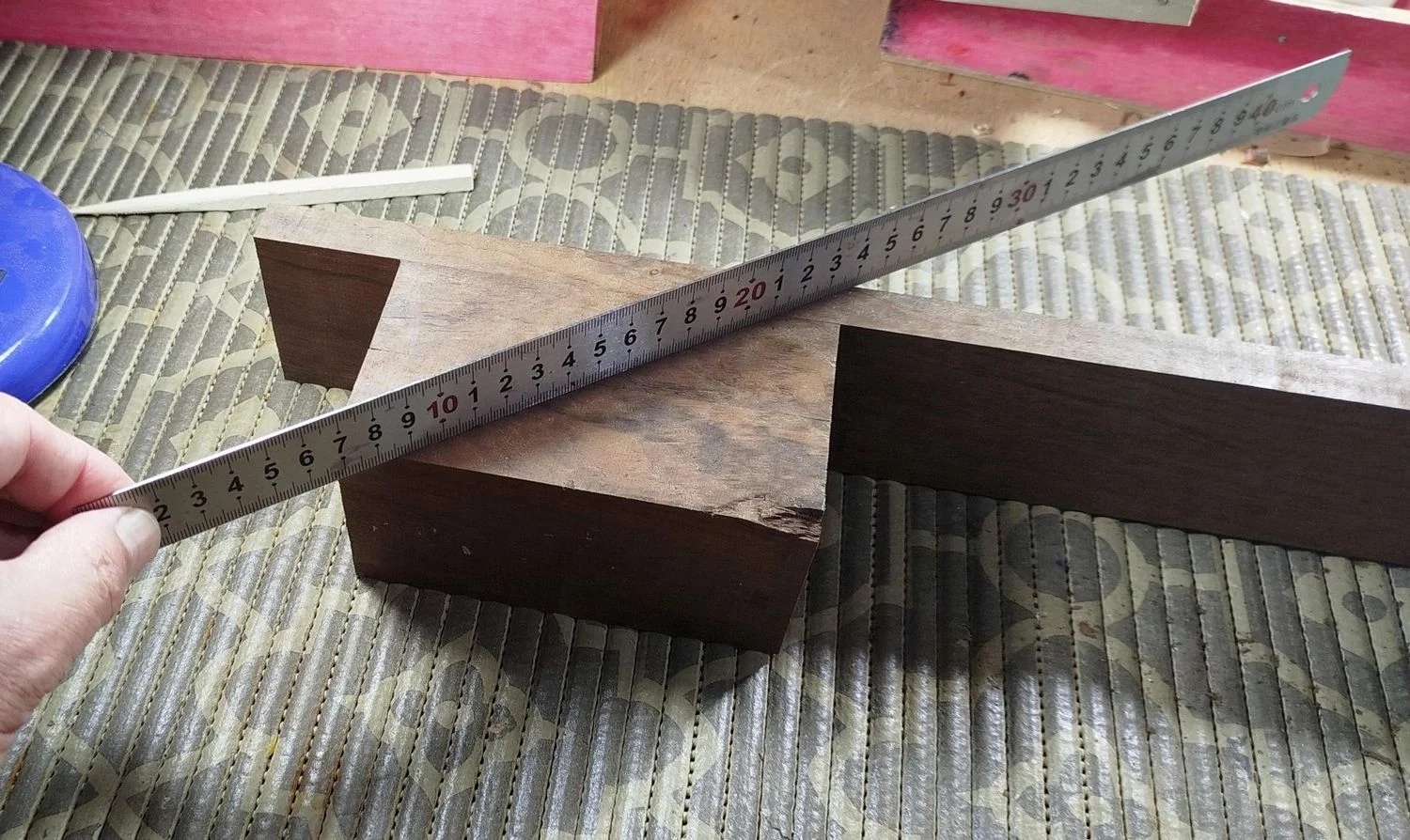

1. Crie a primeira face de referência (R1) — a face da escala: a face superior do braço, onde a escala será colada, é a mais crítica — pois qualquer desvio aqui afeta diretamente os trastes. Aplaine com plaina de bancada, verifique com régua em múltiplas direções (longitudinal, transversal e diagonal) e confirme a ausência de torção com winding sticks.
2. Verifique torções antes de prosseguir: posicione os winding sticks nas duas extremidades do braço e olhe de lado ao nível da peça. Os topos dos dois bastões devem estar perfeitamente alinhados. Qualquer desalinhamento indica torção — e precisa ser corrigido antes de criar qualquer outra referência.
3. Paralelize a face oposta (R2) — a face do fundo: com R1 confirmada, use o paquímetro para marcar a espessura uniforme desejada ao longo de toda a peça. Aplaine R2 até atingir as marcas de espessura uniformemente.
4. Esquadreje as laterais a 90°: com R1 como referência, esquadreje cada lateral usando a plaina de bloco. Verifique o ângulo com esquadro em múltiplos pontos ao longo do comprimento — não apenas nas extremidades.
5. Confirmação final: verifique as quatro faces com régua e esquadro. Passe as mãos ao longo das arestas — qualquer irregularidade se sente antes de se ver.

Winding sticks — detectando torção invisível

A torção é o defeito mais difícil de detectar visualmente no braço — e um dos mais destrutivos para o resultado final. Uma peça que parece perfeitamente reta vista de lado pode estar torcida o suficiente para comprometer o alinhamento da escala. Os winding sticks resolvem isso.

Winding sticks são dois bastões retos de seção uniforme posicionados transversalmente sobre a peça — um em cada extremidade. Ao olhar de lado, com os olhos na altura do braço, os topos dos dois bastões devem aparecer perfeitamente alinhados. Se um canto do bastão mais distante aparecer mais alto, a torção está nessa direção.

A elegância dos winding sticks está na amplificação visual do desvio: um bastão de 300 mm de comprimento amplifica um desvio de 0,3 mm na madeira para algo visualmente perceptível. É possível detectar torções muito antes de elas serem visíveis a olho nu — e, portanto, corrigi-las antes que causem problema.

Para fazer winding sticks caseiros: duas tiras de MDF de alta densidade, 300 × 30 mm, com uma das faces lixada plana. Simples, eficazes e suficientes para toda a construção.

Planejamento e marcação do braço

Com o braço esquadrejado, começa a fase de marcação — o conjunto de linhas de referência que vai governar todas as operações seguintes: posição do tróculo, largura da escala em cada posição, canal do tensor, recorte do headstock e encaixe na caixa.

A marcação não pode ser apressada. Uma linha traçada com imprecisão ou sobre uma face não completamente plana compromete tudo que se baseia nela. Use sempre estilete ou ponteiro de risco — lápis deixa linha larga demais para marcações estruturais.

Linha central

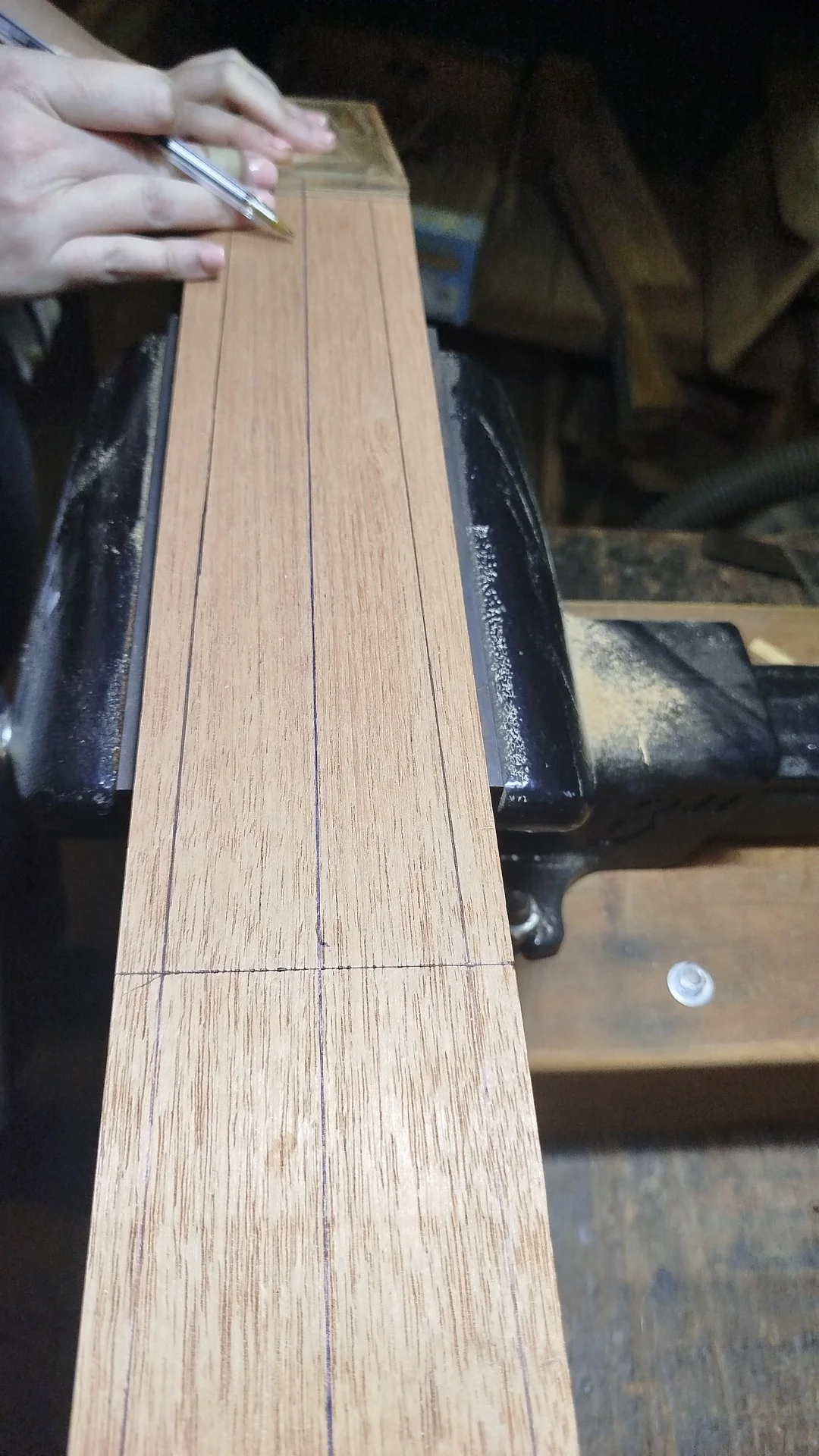

A linha central é a espinha dorsal do projeto. Deve ser traçada ao longo de todo o braço — na face da escala, nas duas laterais e na face do fundo — garantindo que o eixo de simetria seja visível em qualquer orientação da peça durante o trabalho.

Para traçar a linha central com precisão:

• Meça a largura da peça com paquímetro em ao menos três pontos ao longo do comprimento
• Marque o ponto central em cada posição medida
• Una os pontos com régua e estilete, verificando que a linha não desvia lateralmente
• Transfira para as laterais usando esquadro — a linha central nas laterais deve estar perfeitamente perpendicular às faces superior e inferior
• Confirme nas duas extremidades que a linha está centralizada em relação à largura da peça

A linha central deve ser preservada até o final da usinagem — ela protege o filete central do braço e garante que os trastes sejam posicionados simetricamente em relação ao eixo do instrumento. Nos artigos sobre o tróculo e taco espanhol e sobre a usinagem final do headstock, essa linha é referência constante.

Traste 12 — marcação da metade da escala

O traste 12 marca exatamente a metade da escala vibrante. Em um violão clássico com escala de 650 mm, o traste 12 fica a 325 mm da pestana. Essa marcação é estruturalmente importante porque é a referência para o posicionamento do tróculo no sistema espanhol: as laterais da caixa encaixam nos slots do tróculo exatamente na posição do traste 12.

A marcação do traste 12 deve ser perpendicular à linha central — use esquadro e estilete. Confira nas duas laterais do braço: as marcações devem coincidir perfeitamente quando vistas de cima. Qualquer desvio entre os dois lados indica que a lateral de referência não está a 90° da face superior — volte ao esquadrejamento antes de continuar.

Posição do tróculo

Com o traste 12 marcado, a posição do tróculo é definida a partir dele: a face frontal do tróculo (onde o tampo vai colar) fica alinhada com a marcação do traste 12. A largura do tróculo é marcada simetricamente em relação à linha central, e os limites do encaixe das laterais são traçados com precisão — esses slots precisam ter profundidade uniforme e paredes paralelas para que as laterais encaixem sem folga e sem forçar. Para o processo completo, veja o artigo sobre tróculo e taco espanhol.

Riscagem do headstock

O contorno do headstock é marcado com molde posicionado a partir da linha central e alinhado com a posição da pestana. A linha central é a referência que garante que o headstock fique simétrico — qualquer desvio lateral do molde em relação à linha central resulta em headstock assimétrico, com os furos das tarraxas distribuídos de forma desigual.

A marcação do headstock inclui: contorno externo, posição dos furos das tarraxas (calculados para espaçamento uniforme das cordas) e, quando aplicável, o contorno da vênia. A usinagem do headstock em si acontece na etapa seguinte — usinagem final do headstock e tróculo.

Medidas de referência para o braço esquadrejado

Os valores abaixo são referências para violão clássico de 6 cordas com escala de 650 mm. Projetos diferentes — viola caipira, cavaquinho, ukulele, violão de aço — têm especificações próprias que devem ser calculadas a partir da escala vibrante de cada projeto.

• Largura do braço esquadrejado: 80–85 mm
• Espessura do braço esquadrejado: 20–25 mm (antes da modelagem do perfil)
• Distância da pestana ao traste 12 (escala 650 mm): 325 mm
• Largura da escala na pestana: 52 mm (violão clássico padrão)
• Largura da escala no traste 12: 62 mm (violão clássico padrão)
• Comprimento útil do headstock: mínimo 130–140 mm após o scarf joint

Para escalas de comprimentos diferentes (640, 664, 670 mm), a distância do traste 12 é sempre metade do comprimento da escala. As larguras da escala variam conforme o projeto e a preferência do músico — os valores acima são os mais comuns em violões clássicos de tradição espanhola.

Erros comuns nesta etapa

• Marcar antes de esquadrejar: qualquer marcação feita sobre uma face com desvios não corrigidos herda esses desvios. Nenhuma marcação antes do esquadro estar confirmado com régua e winding sticks.
• Verificar planicidade apenas nas extremidades: a peça pode estar plana nas pontas e com ondulação no meio. A verificação com régua deve ser feita em pelo menos cinco posições ao longo do comprimento e em três direções (longitudinal, transversal e diagonal).
• Ignorar os winding sticks: torção mínima é invisível a olho nu e imperceptível ao toque — mas os winding sticks a revelam. Pular essa verificação é a receita para descobrir a torção na montagem final.
• Traçar a linha central com lápis: lápis deixa linha com 0,5–1 mm de largura — imprecisa para marcações estruturais. Use estilete ou ponteiro de risco.
• Não transferir a linha central para as laterais: a linha só na face superior não é suficiente. Ela precisa estar visível em todas as faces para ser usada como referência independentemente da orientação de trabalho.
• Pressão desigual durante o planejamento: concentrar pressão em uma área cria convexidade nessa região. O movimento deve ser uniforme em toda a extensão da face, com força consistente ao longo de toda a passada da plaina.
