Introdução
Depois de retificar e colar o headstock, entramos em uma das etapas mais importantes da construção do braço no método espanhol: a preparação e colagem do tróculo (taco espanhol) e a colagem da soleta do headstock.
O tróculo é a peça que vai unir definitivamente o braço à caixa acústica do instrumento.
Enquanto em alguns instrumentos o braço é parafusado ou encaixado, no violão construído pelo método espanhol o braço e o tróculo formam uma única estrutura permanente.
Por isso, precisão e planejamento nessa etapa são fundamentais, pois o tróculo define a geometria da caixa, a altura do instrumento e o alinhamento do braço.
Se você ainda não acompanhou as etapas anteriores, vale a pena ver:
- Moldagem Bruta do Braço
- Como Cortar o Headstock com Inclinação de 15°
- Como retificar e colar o headstock do violão
Toda a geometria do instrumento começa a ser definida nessas etapas.
O que é o tróculo (taco espanhol)
O tróculo, também chamado de taco espanhol, é o bloco de madeira colado ao braço que servirá de base para a construção da caixa acústica.
É nele que serão encaixadas as faixas do instrumento e, por isso, ele define:
- Altura da caixa
- Alinhamento do braço
- Inclinação do braço
- Com contato total entre as superfíciesCurvatura do fundo
- Geometria geral do instrumento
Na prática, podemos dizer que o tróculo é o coração estrutural do instrumento no método espanhol de construção.
Medidas recomendadas do tróculo
As medidas podem variar conforme o modelo do instrumento, mas algumas proporções são bastante utilizadas na construção de violões clássicos e aço.
Medidas comuns:
- Altura total (tróculo + braço na região da cabeça): 95–105 mm
- Largura: igual à largura do braço bruto
- Comprimento: aproximadamente 150 mm
- Espessura dos blocos: cerca de 25 mm cada

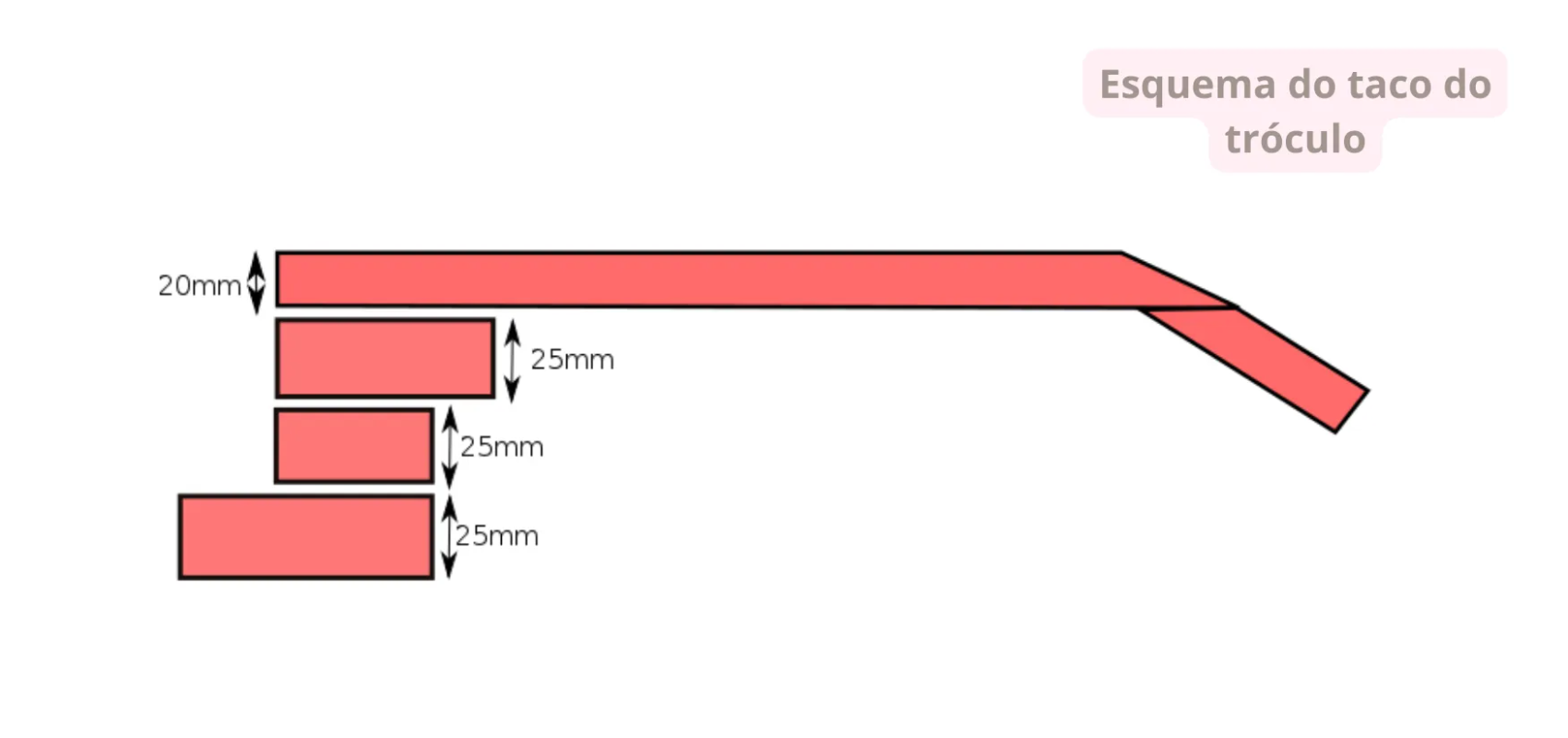

Normalmente o tróculo é formado por três blocos de aproximadamente 25 mm, que somados ao braço resultam em cerca de 100 mm de altura total.
Sempre consulte o molde ou o plano do instrumento antes de definir as medidas finais.
Altura do tróculo e o fundo abaulado
Esse é um ponto muito importante e que costuma gerar erros em quem está começando.
O fundo do violão geralmente é abaulado, e por isso o conjunto braço + tróculo deve ser mais alto que a altura das faixas na parte frontal.
Por exemplo:
- Altura das faixas na frente: 95 mm
- Altura do conjunto braço + tróculo: aproximadamente 105 mm
Essa diferença permite fazer o chanfro posterior do tróculo, que vai ajustar a curvatura do fundo quando a caixa for fechada.
Se essa folga não existir, depois será muito difícil casar o fundo com o tróculo corretamente.

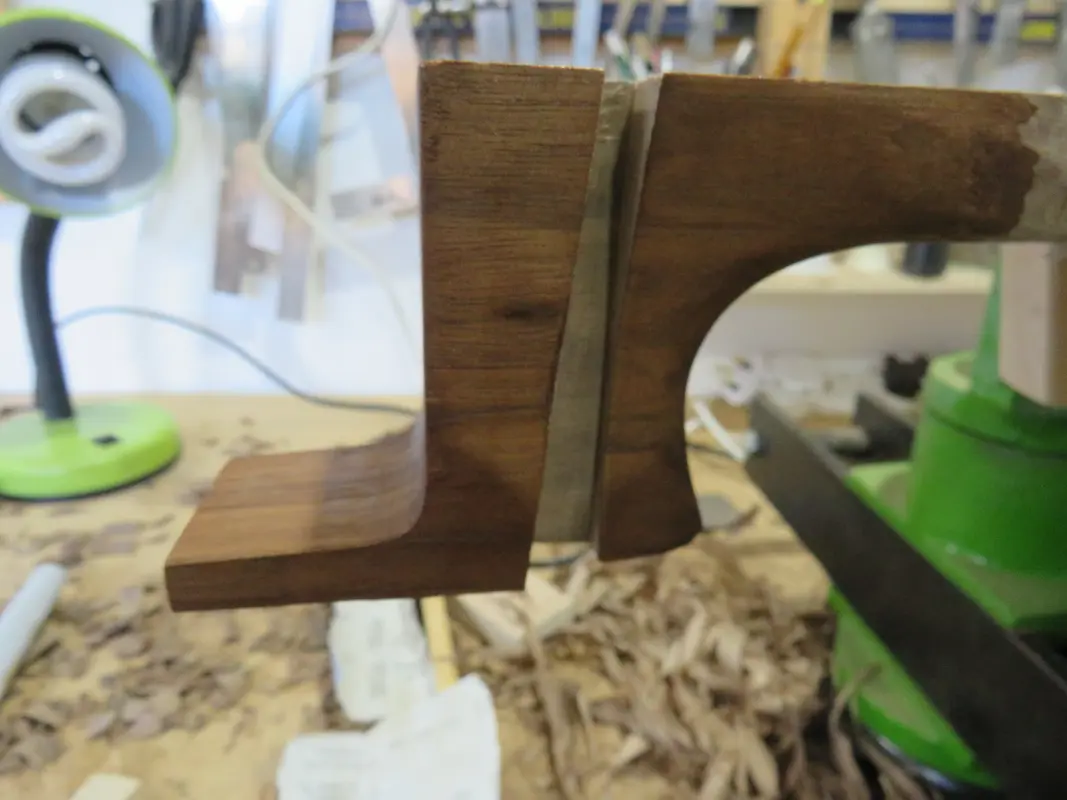

Construção do taco do tróculo
O tróculo pode ser confeccionado de duas formas:
- Com sobras da própria madeira do braço
- Com blocos separados da mesma madeira ou madeira compatível
O ideal é utilizar madeira:
- Seca
- Estavel
- Com fibras retas
- Sem nós
- Sem rachaduras
Uma prática comum é já planejar os cortes do braço pensando em reaproveitar pedaços de aproximadamente 25 mm de espessura, que serão usados para formar o tróculo.
Para mergulhar mais fundo nas madeiras ideais para para construção de instrumentos de cordas, veja Como Selecionar Madeiras para Luthieria
Posicionamento do tróculo no braço
Antes da colagem, é necessário fazer algumas marcações fundamentais no braço:
- Linha central do braço
- Posição da pestana (nut)
- Início do tróculo
- Linha de junção do tróculo com a caixa acústica
Essas marcações devem ser feitas usando o molde do braço ou o plano do instrumento.
É importante colar o tróculo deixando sobras de material, pois depois será feita a pré-usinagem e o ajuste final das superfícies.
Preparação para a colagem do tróculo
Antes de aplicar a cola, faça sempre um ensaio a seco montando todas as peças e grampos.
Checklist antes da colagem:
- Grampos
- Tacos de proteção
- Cola
- Pincel
- Papel antiaderente
- Esquadro
- Régua
- Lápis
Esse ensaio evita correria durante a colagem, que é uma etapa crítica.
Preparação das superfícies
- Crie micro-riscos com lixa grão 60
- Ranhure levemente com furador (opcional)
- Isso aumenta a ancoragem da cola
Esses riscos ajudam na ancoragem mecânica da cola, aumentando a resistência da colagem.
Como Colar o tróculo no braço
Aplicação da cola
- Aplique cola em apenas uma face
- Espalhe formando um filme fino e uniforme
- Evite excesso
Alinhamento
- Alinhe pela linha central
- Confirme o esquadro a 90°
- Verifique a simetria do conjunto
- Confira o posicionamento conforme o molde

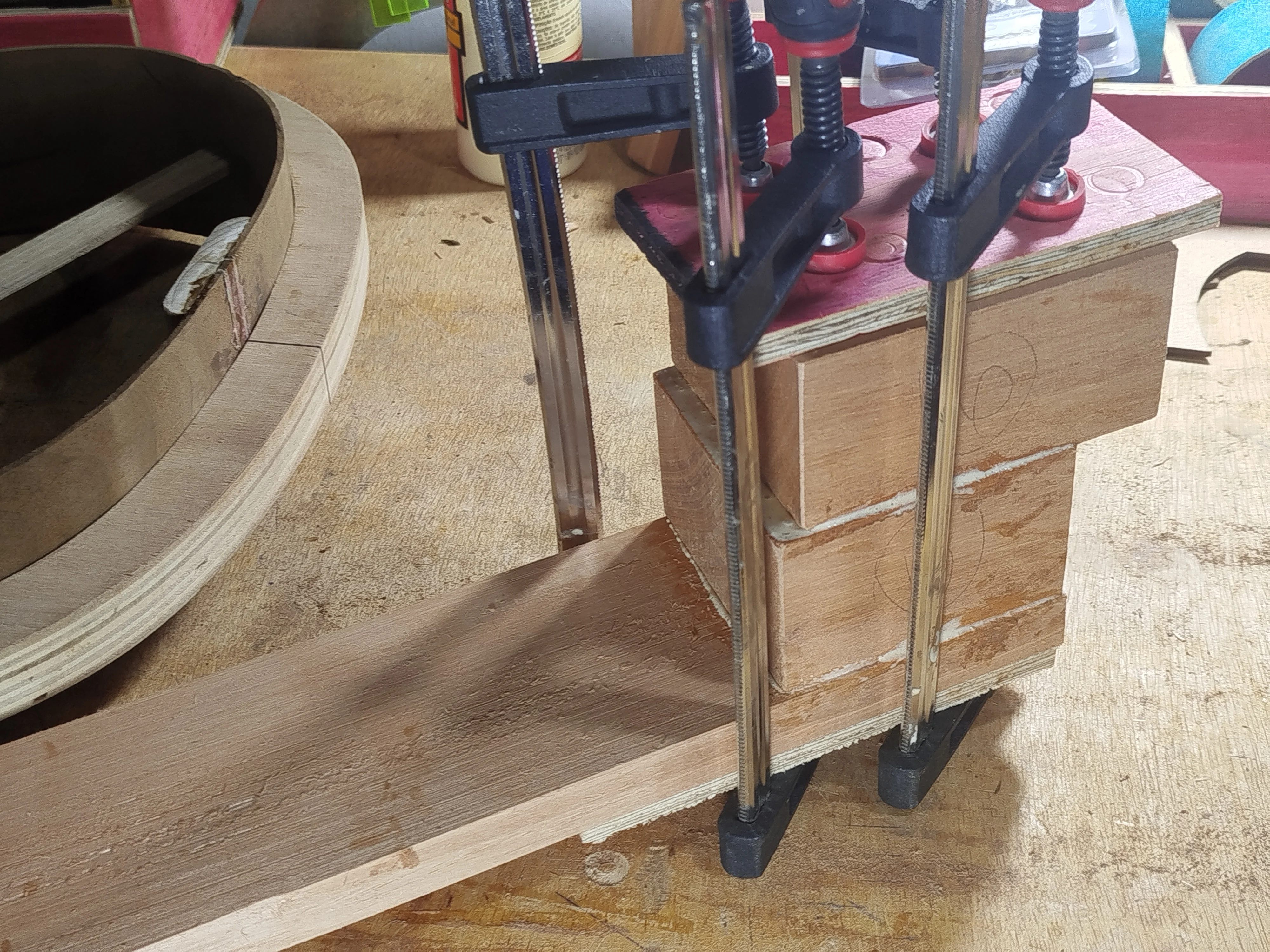

Prensagem
- Use 3 a 4 grampos
- Utilize tacos com ângulo de aproximadamente 15°
- Aperte do centro para as bordas
- Distribua a pressão uniformemente
- Mantenha a linha central alinhada
Cuidados durante a cura
- Remova excesso de cola imediatamente
- Após 10–15 minutos, verifique possível deslizamento
- Reaperte se necessário
- Deixe curar por 12 a 24 horas
- Após a cura, raspe escorridos de cola
- Se necessário, replane as faces

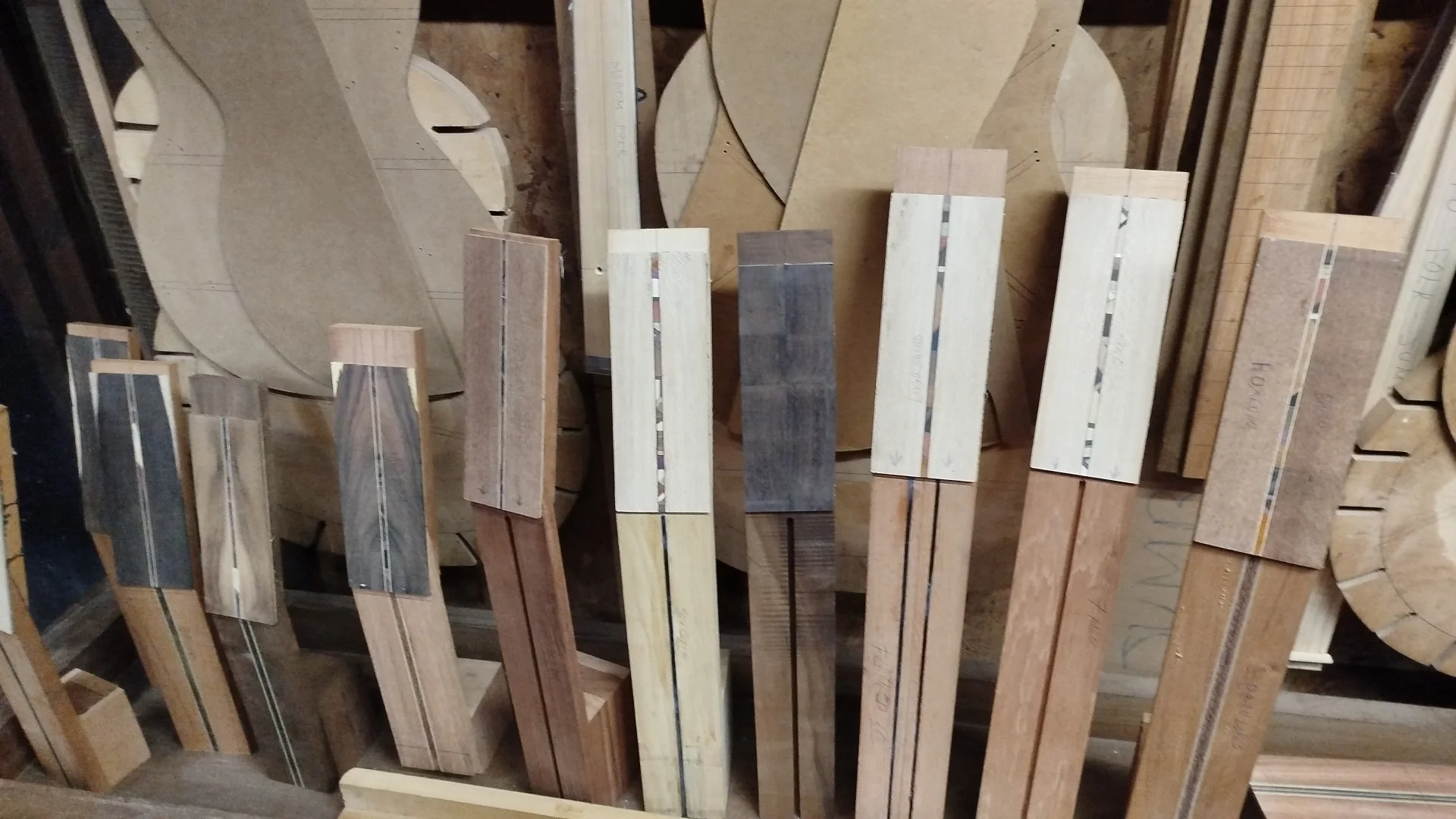

A soleta do headstock (headplate)
A soleta do headstock é a lâmina de madeira colada sobre o headstock. Ela pode ter função estrutural, estética e decorativa, além de reforçar a região das tarraxas.
Normalmente é feita de madeiras duras como:
- Ébano
- Pau-ferro
- Jacarandá
- Imbuia
Muitos luthiers utilizam a soleta para repetir o mesmo desenho decorativo do fundo ou da roseta, criando identidade visual no instrumento.
Comprar a soleta pronta ou fabricar
Você pode:
- Comprar uma soleta pronta
- Fazer uma chapa simples
- Fazer com marchetaria
- Fazer bookmatch
- Fazer com adorno central
A espessura final normalmente fica entre 2,5 mm e 3,0 mm.
Sempre deixe uma pequena folga para nivelar após a colagem.
Preparação do headstock para colagem da soleta
Antes de colar a soleta:
- Esquadreje o headstock
- Deixe a superfície perfeitamente plana
- Faça riscos cruzados com lixa grão 40–80
- Faça ranhuras leves
- Limpe o pó
Alguns luthiers deixam a soleta avançar cerca de 3 mm sobre a área do nut, para depois esquadrejar exatamente a 90°.
Colagem da soleta no headstock
Procedimento:
- Aplique cola apenas em uma face
- Alinhe pela linha central
- Use tacos planos com proteção
- Aperte do centro para as bordas
- Verifique se a soleta não deslizou
- Limpe excesso de cola
Depois da cura, a soleta pode ser nivelada e ajustada ao formato do headstock.
Erros comuns nessa etapa
Alguns erros comuns nessa fase:
- Tróculo fora do esquadro
- Linha central desalinhada
- Altura insuficiente do tróculo
- Falta de sobra para o fundo abaulado
- Excesso de cola
- Pressão mal distribuída
- Soleta desalinhada
- Headstock sem planicidade
- Peças deslizando na prensagem
Conclusão
A construção e colagem do tróculo é uma das etapas mais importantes da construção do violão no método espanhol, pois define a estrutura que unirá o braço à caixa acústica.
Já a soleta do headstock, além da função estética, também contribui para a resistência e identidade visual do instrumento.
Aprenda todas as etapas da construção
O Método Baratieri é um aplicativo com checklist completo de construção de instrumentos de cordas, com etapas organizadas, imagens, medidas, registro de projetos e acompanhamento completo da construção.
Continuidade da série
Veja todas as etapas aqui: Série completa de construção do violão
Perguntas Frequentes sobre o Tróculo e a Soleta do Violão
O que é o tróculo no violão?
O tróculo, também chamado de taco espanhol, é o bloco de madeira colado ao braço que serve de base para a construção da caixa acústica. Ele integra o braço ao corpo do instrumento de forma permanente no método espanhol de construção.
Qual a altura do tróculo do violão?
Normalmente a altura total do conjunto braço + tróculo fica entre 95 mm e 105 mm, dependendo do modelo do instrumento e da altura das faixas.
O tróculo precisa ser da mesma madeira do braço?
O ideal é utilizar a mesma madeira do braço ou uma madeira com características semelhantes de estabilidade e resistência, para evitar movimentações diferentes ao longo do tempo.
Quanto tempo deve secar a cola do tróculo?
O tempo mínimo recomendado é de 12 horas, sendo ideal aguardar 24 horas antes de realizar usinagens ou novos cortes na peça.
O que é a soleta do headstock?
A soleta é a lâmina de madeira colada sobre o headstock do braço, com função estrutural e estética, podendo receber marchetaria e elementos decorativos.
Qual a espessura da soleta do headstock?
A espessura final normalmente fica entre 2,5 mm e 3,0 mm, podendo variar conforme o projeto do instrumento.
