Headstock e Tróculo do Violão: Recorte, Furação e Slots

Introdução

Após o esquadrejamento e planejamento do braço, com a linha central e o traste 12 marcados e confirmados, chegamos à etapa de usinagem do headstock e do tróculo — o momento em que o braço começa a ganhar sua forma definitiva.

Esta etapa reúne operações com características muito diferentes: o recorte do contorno do headstock é um trabalho de corte e acabamento de forma; a furação das tarraxas é uma operação de precisão dimensional; e a abertura dos slots do tróculo é uma operação estrutural — onde um erro de profundidade pode comprometer a integridade do braço de forma irreversível.

A ordem importa. O headstock é trabalhado antes da furação das tarraxas; os slots do tróculo são abertos antes da pré-usinagem das suas faces externas; e nada é finalizado antes de a linha central ser verificada em cada operação. Essa sequência existe por razões estruturais — seguir ela poupa retrabalho e evita erros que não têm correção simples.

Recorte do headstock

O recorte é a remoção do material excedente para dar ao headstock seu contorno externo definitivo — a forma que define a identidade visual do instrumento. Antes de qualquer corte, a marcação precisa estar completa e verificada.

Verificação antes do corte

• Confirme que a linha central está clara e visível na face do headstock
• Verifique que o molde está posicionado simetricamente em relação à linha central — meça com paquímetro de ambos os lados
• Confira que o contorno traçado tem margem de 1 a 2 mm além da linha de acabamento final — essa sobra é removida no lixamento e não no corte
• Verifique a posição da pestana (nut): o contorno do headstock começa a partir dela, não antes

Execução do recorte

O corte bruto do contorno externo pode ser feito com serra de fita, serra tico-tico ou serrote de costas para os segmentos retos. O princípio é o mesmo independentemente da ferramenta: cortar com 1 a 2 mm de sobra em relação à linha final marcada. Nunca cortar exatamente na linha — o acabamento das bordas é feito progressivamente com limas, raspilha e lixa após o corte bruto.

Para curvas fechadas — como os ombros do headstock em formatos mais elaborados — a serra tico-tico com lâmina fina oferece mais controle do que a serra de fita. Para segmentos retos e cortes longos, a serra de fita com guia paralela é mais eficiente e mais precisa.

Acabamento das bordas

Com o contorno cortado, o acabamento é feito em etapas progressivas:

1. Lima ou grosa para remover o excesso de material até próximo da linha final — trabalhe em direção às fibras para evitar arrancar material
2. Raspilha ou lixa grossa (80) apoiada em bloco para afinar as superfícies planas; lixas enroladas em tubos de PVC para as curvas
3. Lixa fina (120 e 180) para o acabamento final das arestas, com quebra de canto suave nas bordas
4. Verificação final com régua nas superfícies planas e com olho treinado nas curvas — sombras rasantes revelam ondulações

Instalação da soleta (vênia)

A soleta — também chamada de vênia — é a lâmina de madeira colada sobre a face frontal do headstock, cobrindo a linha do scarf joint. Além de ocultar a emenda visualmente, ela atua como reforço estrutural na região de transição entre o braço e o headstock — uma das regiões de maior concentração de tensão de impacto em quedas.

A instalação da soleta acontece antes da furação das tarraxas — porque ela faz parte da estrutura que será furada. A espessura típica é de 2 a 3 mm; a madeira é frequentemente a mesma da escala, criando continuidade visual entre as duas faces do instrumento. Após a colagem e cura completa (mínimo 24 horas), a soleta é nivelada com a face do headstock e as bordas são acabadas junto com o contorno do headstock.

Para mais detalhes sobre o scarf joint e a preparação do headstock antes desta etapa, veja o artigo sobre retificação e colagem do headstock.

Furação das tarraxas

A furação das tarraxas é uma das operações mais delicadas de toda a construção do braço — não pela complexidade técnica, mas pela consequência dos erros: um furo torto ou desalinhado não tem correção simples e compromete tanto a funcionalidade quanto a estética do instrumento.

Medidas e especificações

Consulte sempre a especificação do fabricante das tarraxas antes de fazer qualquer marcação. As dimensões variam entre modelos e fabricantes. Para tarraxas de pino grosso para violão clássico — o tipo mais comum — as referências típicas são:

• Distância entre centros de furos: normalmente 35 mm — mas verifique o modelo específico, pois variações existem
• Diâmetro do furo: conforme especificado para o pino da tarraxa — tipicamente 9 a 10 mm para violão clássico
• Profundidade: a maioria das tarraxas de violão clássico atravessa o headstock — o furo vai de face a face
• Distância da borda ao primeiro furo: suficiente para que a carcaça da tarraxa não ultrapasse a borda do headstock

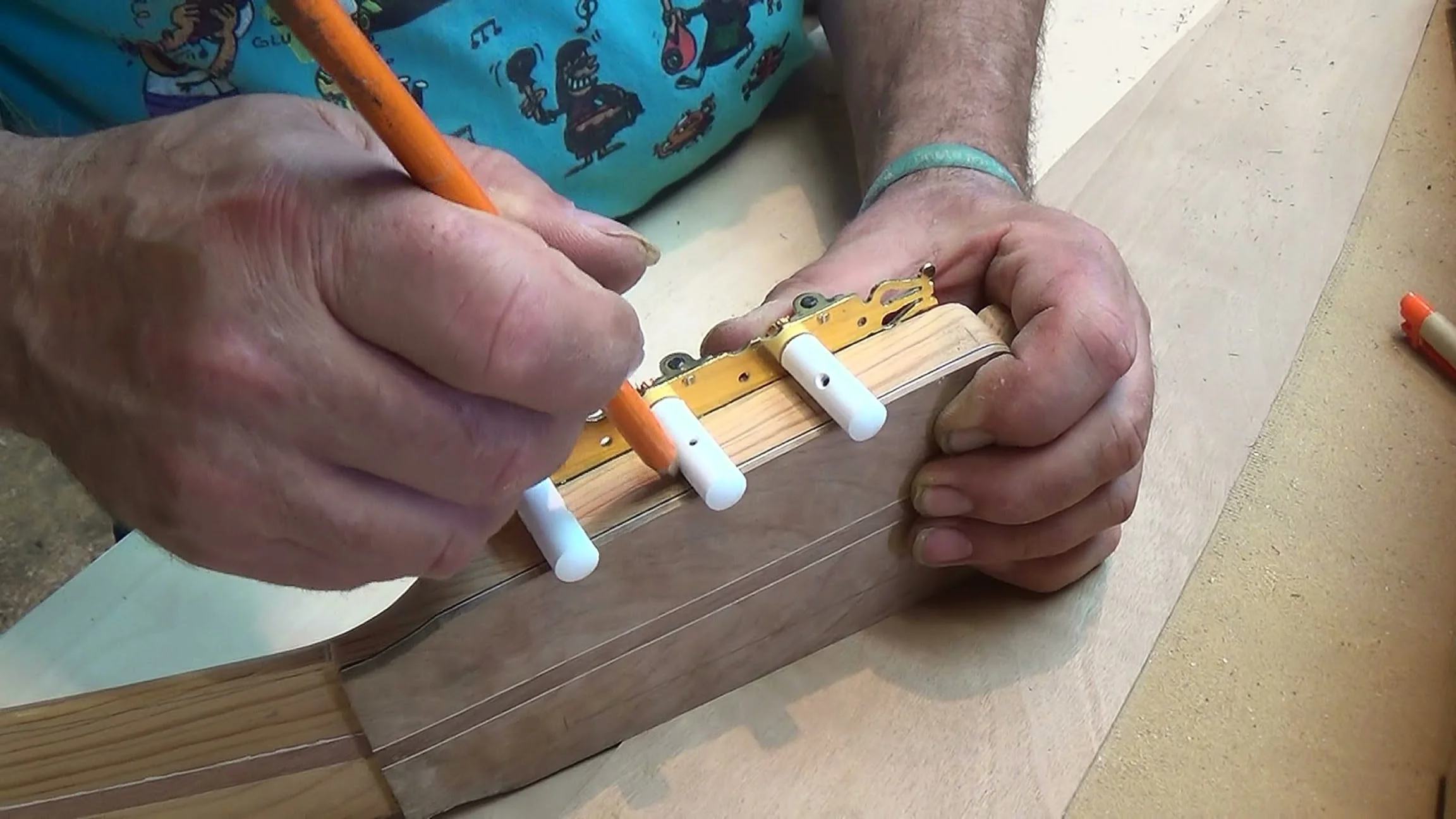

Sequência de furação

1. Marque os centros com punção a partir da linha central — meça simetricamente de ambos os lados e confirme que as distâncias entre centros são iguais nos dois grupos de tarraxas (lado direito e esquerdo)
2. Fixe madeira de sacrifício na face de saída da broca — grampeada ou colada com fita dupla face. Essa peça recebe o lascamento que aconteceria na face do headstock quando a broca emerge
3. Furo piloto fino (2–3 mm) com furadeira de coluna, verificando perpendicularidade. O furo piloto guia a broca maior e reduz drasticamente a carga sobre a madeira
4. Amplie progressivamente até o diâmetro especificado — se o salto for grande, use diâmetros intermediários
5. Teste com as tarraxas a seco antes de qualquer acabamento final — os pinos devem entrar com pressão leve, sem folga e sem forçar

Abertura dos slots no tróculo

Os slots do tróculo são os encaixes laterais onde as faixas da caixa serão inseridas. No sistema espanhol, essa junção é estrutural — é ela que une o braço ao corpo do instrumento. A precisão dos slots define o alinhamento lateral de todo o conjunto: um slot torto ou assimétrico resulta em corpo torto em relação ao braço, o que afeta a afinação em todas as posições da escala.

Antes de cortar

Confirme que o braço está perfeitamente esquadrejado e que a linha do traste 12 está clara e conferida nas duas laterais. Os slots partem dessa linha — qualquer imprecisão na marcação se propaga diretamente para o encaixe das laterais.

Marque a profundidade do slot (6 mm a partir da linha central) com fita adesiva na lâmina do serrote ou na lâmina da serra circular — essa marca visual evita ultrapassar a profundidade correta durante o corte.

Método com serrote

O serrote de costas japonês ou ocidental oferece bom controle para este corte. A técnica:

• Posicione o serrote exatamente sobre a linha do traste 12, com a lâmina perpendicular à face da escala e aprumada lateralmente
• Inicie com passes leves para criar o início do corte — os primeiros passes definem a trajetória; corrigi-la depois é difícil
• Avance com passes simétricos e uniformes, verificando o aprume visual da lâmina constantemente
• Pare quando a fita adesiva indicar que a profundidade de 6 mm foi atingida
• Repita no lado oposto com a mesma precisão, conferindo simetria com paquímetro
• Limpe os cantos internos dos slots com formão estreito bem afiado — cantos vivos e limpos facilitam o encaixe das faixas e evitam pontos de concentração de tensão

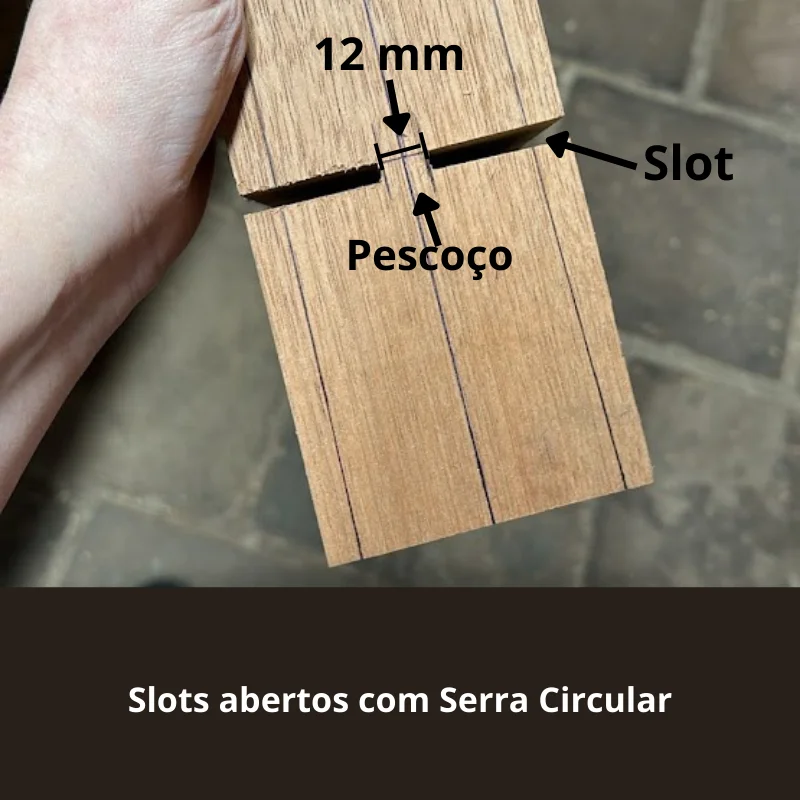

Método alternativo com serra circular

Para quem prefere a serra circular, o resultado é igualmente preciso quando executado com gabarito:

• Ajuste a altura do disco para exatamente 6 mm — meça com paquímetro após o ajuste
• Use guia paralela ou gabarito fixo para garantir que o corte caia exatamente sobre a linha do traste 12
• Se o kerf (largura de corte) da serra for menor que a espessura das faixas laterais, faça duas passadas controladas — uma de cada lado da linha marcada — abrindo o slot na largura necessária
• Teste a largura do slot com uma amostra das faixas antes de cortar no braço definitivo

Pré-usinagem do tróculo

Com os slots abertos e conferidos, o tróculo recebe seu trabalho de forma — a remoção do material excedente nas faces externas e a criação das transições que definirão o encaixe com a caixa do instrumento.

As operações principais:

• Rebaixo para o tampo: a face frontal do tróculo recebe um rebaixo calculado a partir da espessura do tampo — para que, após a colagem, o tampo fique perfeitamente alinhado com a face de referência do braço. Esse rebaixo é fundamental no sistema espanhol e deve ser executado com precisão: um rebaixo excessivo cria degrau entre o tampo e o braço; insuficiente cria necessidade de material para compensar
• Arredondamento das transições laterais: as arestas entre o pescoço do tróculo e as faces onde as faixas encaixarão recebem um arredondamento suave com formão e lixa — isso distribui melhor a tensão nessas regiões e facilita o posicionamento das faixas durante a montagem
• Limpeza dos cantos internos: formão estreito bem afiado, passes leves, sempre verificando que as paredes dos slots permanecem paralelas e que o pescoço central está íntegro
• Verificação do encaixe a seco: antes de qualquer colagem, as faixas devem ser testadas nos slots — entrada com pressão leve, sem folga, sem forçar, assentamento completo no fundo do slot. Para detalhes completos da montagem das faixas no tróculo, veja o artigo sobre tróculo e taco espanhol no violão

Medidas de referência desta etapa

• Distância entre centros dos furos das tarraxas: normalmente 35 mm para violão clássico — sempre conferir com o fabricante do modelo específico
• Profundidade dos slots do tróculo: 6 mm a partir da linha central em cada lado (pescoço resultante ≈ 12 mm)
• Largura do slot: ligeiramente maior que a espessura das faixas — as faixas devem entrar com pressão leve, sem folga
• Espessura da soleta (vênia): 2 a 3 mm
• Posição dos slots: exatamente sobre a linha do traste 12

Erros comuns nesta etapa

• Furos das tarraxas desalinhados da linha central: as cordas ficam tortas em relação à escala — comprometendo estética e, em casos graves, tocabilidade. Verificação com paquímetro de ambos os lados antes de furar é obrigatória.
• Não usar madeira de sacrifício na furação: o lascamento na face de saída da broca é praticamente garantido sem ela. É uma proteção de cinco segundos que evita horas de trabalho de correção.
• Slots mais profundos que 6 mm: ultrapassar o pescoço estrutural do tróculo compromete sua integridade. O pescoço de 12 mm é o que absorve a tensão das faixas — reduzindo-o, reduz-se a resistência estrutural da junta.
• Slots com largura irregular: faixas que entram folgadas em um ponto e travadas em outro indicam que as paredes do slot não estão paralelas. Corrija com formão antes de tentar montar com cola.
• Recortar o headstock exatamente na linha: sem sobra para o acabamento, qualquer vibração da serra deixa irregularidade que não pode ser corrigida sem remover mais material do que o desejado.
• Instalar soleta após a furação: a soleta precisa ser colada e curada antes dos furos, pois faz parte da estrutura que será furada.
