Introdução
A montagem da caixa é o momento em que o violão passa a existir como objeto tridimensional. Tampo, fundo e laterais — até aqui peças separadas, trabalhadas individualmente — se encontram e formam a caixa acústica que vai definir o caráter sonoro e estrutural do instrumento para as próximas décadas.
No método espanhol de construção, essa etapa tem uma lógica própria e muito elegante: o braço é parte integrante do processo desde o início. As laterais entram em slots no tróculo (que é extensão do próprio braço), o conjunto é montado sobre a solera, e o tampo fecha por baixo antes de o fundo fechar por cima. Tudo acontece em torno de uma referência geométrica única — a solera — que garante alinhamento, paralelismo e simetria de forma confiável e repetível.
Se você ainda não acompanhou as etapas anteriores desta série, recomendo começar por como fazer o tampo do violão, pelo leque harmônico, pelo fundo do violão e pelas laterais do violão — a montagem só funciona bem quando cada peça chega a esta etapa corretamente preparada.
Visão geral da sequência de montagem
Antes de entrar nos detalhes de cada etapa, é útil ter a sequência completa em mente. No método espanhol, a ordem não é arbitrária — cada passo cria a base sobre a qual o seguinte se apoia:
- Preparação do tróculo e cunhas de fixação
- Marcação e corte das laterais no molde fêmea
- Corte e ajuste da junção na culatra
- Colagem das laterais no tróculo
- Colagem da culatra
- Colagem dos reengrossos (linings) — tampo e fundo
- Alinhamento e confirmação do braço
- Colagem do tampo
- Colagem do fundo
Cada uma dessas etapas tem um ensaio a seco obrigatório antes da cola. Esse hábito — testar tudo antes de abrir qualquer frasco — é o que separa uma montagem tranquila de uma série de correções sob pressão de tempo de cura.
1. Preparação do tróculo e cunhas
Antes de qualquer encaixe, o tróculo precisa estar com seu rebaixo interno finalizado na parte superior — a região onde o tampo será colado nas etapas seguintes. A medida do rebaixo da tapeta do tróculo deve ser exatamente igual à espessura do tampo, de modo que, após a colagem, a superfície do tampo fique perfeitamente alinhada com o plano do braço.
Nessa etapa também se preparam as cunhas: quatro peças por lateral (duas superiores e duas contra-cunhas inferiores) que serão usadas para pressionar as laterais dentro dos slots do tróculo. Essas cunhas não são apenas ferramentas de pressão — elas recebem cola e passam a integrar o conjunto estrutural tróculo/laterais de forma permanente. Vale a pena fazê-las com cuidado e encaixar a seco antes de qualquer colagem.
2. Marcação das laterais no molde fêmea

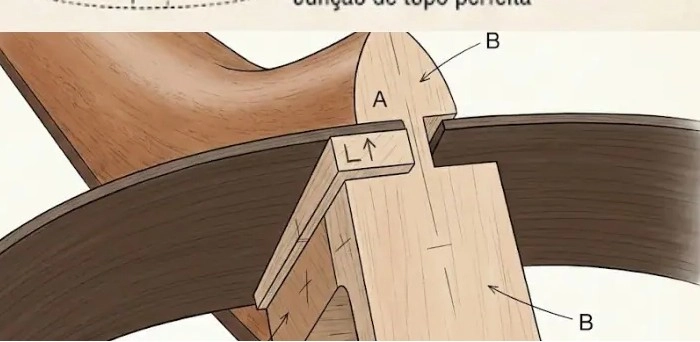

Com as laterais já dobradas e secas, monta-se o conjunto no molde fêmea (solera). O primeiro passo é estabelecer uma referência zero em cada lateral — um ponto marcado alinhado a uma referência fixa do molde, que garante que o posicionamento seja repetível a cada encaixe e verificação.
Com o braço posicionado no molde, usa-se a marcação do pescoço do tróculo como guia: o pescoço típico tem 12 mm de largura total (6 mm de cada lado do eixo central). Com as laterais centralizadas no molde, marcam-se nas extremidades os pontos exatos de corte, alinhados à marcação do tróculo.
Retiram-se as laterais, corta-se com serrote fino ou tesoura robusta e ajusta-se com lima ou raspilha até que o encaixe nos slots fique justo — sem folga, mas sem forçar. Um gabarito de cartolina da largura do slot é um auxiliar simples e eficaz para uniformizar a profundidade de corte nas duas laterais.
3. Ajuste na culatra
Com as laterais no molde e o braço no lugar, prendem-se as laterais contra as paredes da solera. Na culatra — o lado oposto ao braço — as duas extremidades das laterais ficarão sobrepostas. É preciso marcar e cortar a junção com precisão para que as duas laterais se encontrem com a emenda centralizada e o corte a 90°.
Marca-se a linha central da solera nas duas laterais com as peças no molde. Retira-se o conjunto, prolonga-se a marca com esquadro e faz-se o corte: primeiro no costado externo, depois no interno. Volta-se ao molde e confere-se a junção. Se houver adorno central na emenda das faixas traseiras, ele é colado primeiro na culatra, bem centralizado — após a cura, as faixas laterais são coladas à culatra já incorporando o adorno, sem necessidade de slots posteriores.
4. Colagem das laterais no tróculo
A colagem das laterais no tróculo é feita fora do molde, para ter acesso livre aos slots e às cunhas. O lado externo do tróculo deve ser protegido com fita adesiva antes de qualquer cola, para evitar manchas que comprometem o acabamento.
Aplica-se cola alifática (Titebond Original ou equivalente) nos slots do tróculo, espalhando bem nas paredes internas com palito ou maderinha. A sequência: insere-se a primeira lateral no slot, posicionando-a para encostar no pescoço do tróculo e alinhar paralelamente ao rebaixo. Insere-se a cunha superior, vira-se o conjunto e insere-se a contra-cunha inferior. Bate-se com martelo até tudo ficar estabilizado. Repete-se o processo com a segunda lateral.
Após as duas laterais estarem fixas, o conjunto retorna ao molde para cura de 12–24 horas. Qualquer escorrido de cola é removido ainda úmido — cola curada sobre madeira nobre é trabalho dobrado na fase de acabamento.
5. Colagem da culatra
A culatra — o bloco traseiro que fecha o conjunto e receberá a junção das laterais — precisa de um preparo específico antes da colagem: um leve chanfro no bordo que encosta no tampo, para casar o pequeno arqueamento. Esse detalhe evita o "calço de cola" — aquela folga sutil preenchida com excesso de adesivo que compromete a integridade da junta a longo prazo.
Aplica-se cola no bordo chanfrado (lado do tampo) e na face curva onde a culatra abraça as laterais. Posiciona-se a culatra, protegem-se as superfícies com tacos e grampeiam-se por dentro. Um grampo externo adicional por cima ajuda a pressionar na região do tampo — com cuidado para não marcar a madeira.
A ordem prática desta fase completa: ajustar → testar a seco → colar tróculo (e braço/tampo) → forçar laterais à solera → colar culatra.
6. Reengrossos (linings): tampo e fundo
Com o aro montado — laterais coladas ao tróculo e à culatra — o conjunto retorna ao molde fêmea para a colagem dos reengrossos. Os reengrossos são as tiras de madeira que aumentam a área de contato nas bordas das laterais onde tampo e fundo serão colados. Sem eles, a área disponível para colagem seria a espessura fina da própria lateral — insuficiente para uma junta duradoura.
Dimensões e materiais
Altura típica de 10–15 mm, espessura de 5–6 mm. Madeiras leves e de fácil trabalho: cedro, abeto ou marupá, com veios no sentido do comprimento. O tipo kerfed (serrilhado) — com cortes transversais parciais na face interna — é o mais comum por permitir curvar acompanhando o contorno das laterais sem precisar de vapor ou calor.
Sequência de colagem
Antes de colar, faz-se o ajuste a seco ao longo de toda a lateral — incluindo recortes e entalhes nos encontros com tróculo e culatra para assentar sem folga. A colagem do reengrosso do tampo vem primeiro: filme fino de cola alifática na interface, posicionamento nivelado com a borda superior do aro, prensagem com presilhas do centro para as pontas. Tempo de cura mínimo de 2–4 horas (ideal 8–12 horas). Depois, repete-se o processo no bordo inferior para o fundo. Se o fundo tiver arqueamento, o topo do reengrosso inferior recebe um leve perfil para casar a curvatura.
Nivelamento final
Com o conjunto na solera, aplaina-se e raspa-se o topo dos reengrossos superiores até ficarem coplanares e a 90° com as laterais — prontos para receber o tampo. No bordo inferior, o ângulo pode ser ligeiramente menor que 90° se o fundo for abaulado, para que o fundo assente com contato perfeito ao longo de todo o perímetro.
7. Alinhamento e confirmação do braço
No método espanhol, esta não é uma etapa de ajuste — é uma etapa de confirmação. O braço já está integrado ao tróculo e as laterais já estão coladas. O que se faz aqui é verificar se tudo está correto antes de colar o tampo, quando eventuais correções ainda são possíveis.
A verificação central é a linha de centro: uma régua longa apoiada sobre a escala deve apontar para o centro exato da boca e seguir alinhada até a culatra, sem desvio lateral em nenhum ponto do percurso. Em seguida, mede-se a simetria lateral — distâncias das laterais à linha de centro em 2–3 pontos ao longo do corpo. Diferenças indicam giro do braço em relação à caixa.
Confirma-se também o paralelismo do braço ao tampo. No violão clássico espanhol, o braço é construído paralelo ao tampo — a ação final é ajustada pela altura do cavalete e espessura da escala, não por ângulo inclinado como em violões folk. Pequenos desalinhamentos laterais ainda podem ser corrigidos com micro-raspas no topo do tróculo ou cunhas finas — mas a necessidade de correção aqui é sinal de algum problema nas etapas anteriores.
8. Colagem do tampo
Com o aro montado, reengrossos nivelados e braço alinhado confirmado, chega a hora de colar o tampo. No método espanhol, o tampo é colado com a face voltada para baixo — para a solera — o que garante que ele fique perfeitamente plano durante a cura.
Ensaio a seco e entalhes
Antes de qualquer cola, posiciona-se o tampo no conjunto e marcam-se nos linings e blocos as posições das travessas. Com uma régua unindo as marcações das duas laterais, faz-se um pequeno corte da profundidade da ponta de cada travessa com serrinha fina; depois, com tupia de coluna ou formão, abrem-se os rebaixos necessários para receber as travessas. O tampo deve assentar "a seco" sem folgas nem ressalto — se alguma travessa não encostar por gravidade, o entalhe precisa ser ajustado. Não se força travessa contra reengrosso: o que não encosta a seco não vai encaixar bem com cola.
Colagem e pressão
Aplica-se filme fino de cola nas áreas de contato: linings, blocos e encaixes das travessas. Acomoda-se o tampo no conjunto e fixa-se com 2 preguinhos no tróculo para imobilizar o posicionamento. Vira-se o conjunto e acomoda-se na solera — o centro do tampo deve coincidir com a marcação central da solera e as laterais devem estar simétricas.

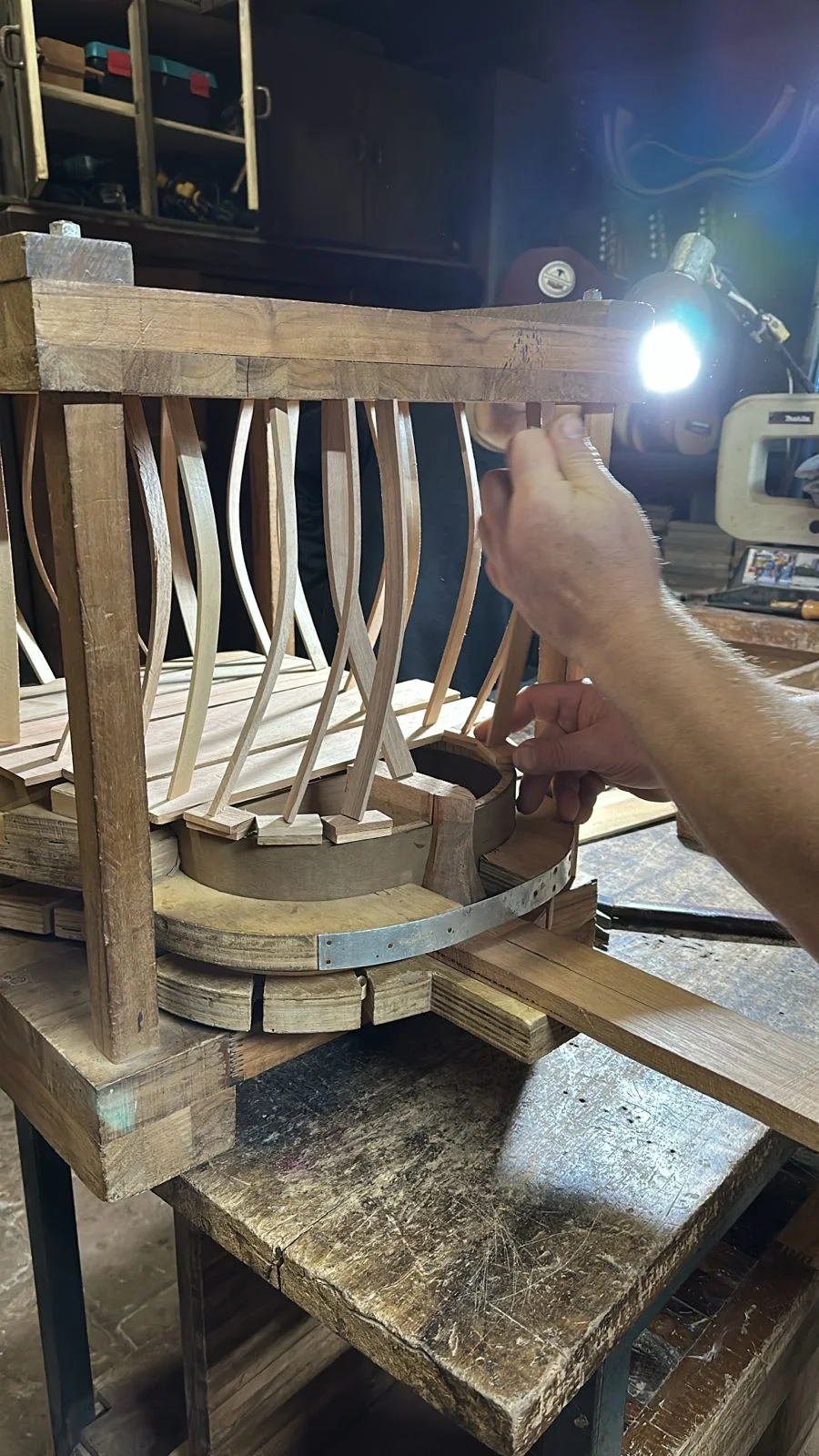

A pressão mais eficiente é a go-bar deck: um assoalho de ripas sobre o conjunto (fundo do instrumento voltado para cima) e varetas flexíveis pressionando do centro para as bordas. A pressão fica uniforme, o tampo se ajusta aos linings e reengrosso e a colagem resulta justa e sem folgas. Spool clamps ao longo do perímetro complementam. Cura mínima de 12–24 horas com o conjunto no molde.
9. Colagem do fundo
O fundo fecha a caixa — e esta é a última colagem estrutural do instrumento. Antes de começar, o molde fêmea é retirado: nesta etapa o conjunto fica somente na solera, com o tampo acomodado e fixo.
Preparação do assento do tróculo
Com o conjunto na solera (tampo voltado para baixo), rebaixa-se o assento do tróculo com leve inclinação que acompanha o arqueamento do fundo — não horizontal — para que o fundo assente perfeitamente antes da colagem. Esse é um detalhe que afeta diretamente a qualidade da junta na região mais crítica do instrumento.
Ensaio a seco e entalhes
Assenta-se o fundo e marcam-se em linings e blocos os pontos onde travessas e reforço central encostam. Abrem-se rebaixos leves nos linings onde necessário. Se usar radius dish (prato de raio), trabalha-se o conjunto apoiado no prato para manter o arqueamento durante os ajustes. O teste final confirma: centro alinhado, sem folgas na cintura e nos bojos, travessas tocando por gravidade e frente acomodada no assento do tróculo.
Colagem e pressão
Filme fino de cola nas interfaces: linings, blocos e assentos das travessas. A sequência de pressão respeita a geometria da caixa: blocos (tróculo e culatra) primeiro, depois cintura, depois bojo inferior e bojo superior. Spool clamps a cada 60–80 mm ao longo do perímetro, go-bar deck ou corda tensionada como complemento. O arqueamento do fundo não deve ser "achatado" pelo excesso de pressão — a pressão distribui, não esmaga.
Pós-cura
Após 12–24 horas, remove-se o conjunto do molde, raspam-se eventuais rebarbas de cola e refilam-se as sobras do fundo com fresa de topo com rolamento ou formão e lixa em taco. O instrumento tem agora sua caixa acústica fechada — tampo, fundo e laterais unidos em estrutura única, pronta para as próximas etapas de acabamento.
Conclusão
A montagem da caixa é o ponto de convergência de tudo que foi feito antes. Tampo calibrado e com leque harmônico, fundo com barras e arqueamento, laterais dobradas e simétricas — cada peça chega aqui com uma função estrutural e acústica definida, e a montagem é o momento de uni-las com a precisão que garante que essas funções se somem, não se comprometam.
No método espanhol, a solera é a âncora de tudo. Respeitá-la como referência em cada passo — alinhamento, nivelamento, pressão de colagem — é o que permite que o instrumento termine simétrico, com ação correta e resposta acústica coerente com o projeto. Uma caixa bem montada é silenciosa: ela simplesmente funciona. E é exatamente isso que o instrumento deve ser.
Continuidade da série
Acompanhe todas as etapas da construção: como construir um violão passo a passo
Perguntas frequentes sobre a montagem da caixa do violão
O que é o tróculo no violão?
O tróculo é o bloco interno da região do braço que, no método espanhol, é parte integrante do próprio braço — braço e tróculo são uma peça única. É ele que recebe as laterais em slots específicos, fixando a geometria do instrumento já na fase de montagem. Nos métodos não espanhóis (dovetail, bolt-on), o tróculo é um bloco independente colado às laterais ao qual o braço é unido posteriormente.
O que são os reengrossos (linings) do violão?
Os reengrossos — também chamados de linings ou contrafaixas — são tiras de madeira coladas nas bordas internas das laterais, nas regiões de contato com tampo e fundo. Sua função é aumentar a área de colagem disponível nessas junções, tornando-as muito mais resistentes. São normalmente de cedro, abeto ou marupá, com altura típica de 10–15 mm e espessura de 5–6 mm. O tipo kerfed (serrilhado) é o mais comum.
Qual a diferença entre o método espanhol e outros métodos de construção de violão?
No método espanhol, o braço e o tróculo são uma peça única, e as laterais entram em slots no tróculo antes da colagem do tampo. Nos métodos de origem norte-americana ou europeia (dovetail, mortise e tenon, bolt-on), braço e corpo são construídos separadamente e unidos ao final. O método espanhol é historicamente associado ao violão clássico e oferece vantagens de alinhamento e integração estrutural.
Como alinhar o braço do violão no método espanhol?
No método espanhol, o alinhamento é confirmado — não ajustado — na fase de montagem. A verificação é feita com régua longa sobre a escala: ela deve apontar para o centro exato da boca e seguir alinhada até a culatra. Mede-se também a simetria lateral em 2–3 pontos ao longo do corpo. No violão clássico espanhol, o braço é paralelo ao tampo — a ação é ajustada pela altura do cavalete e espessura da escala.
Qual cola usar na montagem da caixa do violão?
A cola alifática (como o Titebond Original) é a escolha padrão para todas as colagens da caixa. Aplica-se em filme fino e contínuo, sem excesso. Tempo de cura ideal: 12–24 horas com a peça imobilizada no molde. A cola alifática é reversível com calor e umidade — uma vantagem importante em lutheria, pois permite reparos futuros sem destruir o instrumento.
O que é a solera (molde fêmea) na construção do violão?
A solera é uma prancha que serve de base de referência para toda a montagem da caixa. No método espanhol, o braço é encaixado na solera antes das laterais, e o conjunto é montado sobre ela. Durante a colagem do tampo, o tampo fica voltado para a solera — essa superfície garante que o tampo fique perfeitamente nivelado durante a cura. É uma das ferramentas mais importantes na lutheria de violão clássico.
Como pressionar a colagem do tampo e do fundo do violão?
A pressão distribuída é essencial para contato integral em toda a superfície. Os métodos mais usados são: go-bar deck (varetas flexíveis contra um assoalho de ripas sobre o conjunto), spool clamps espaçados a cada 60–80 mm ao longo do perímetro, e corda tensionada envolvendo o conjunto. O princípio em todos os casos: pressão uniforme do centro para as bordas, sem forçar o arqueamento do tampo ou do fundo.
