Introdução
Após a preparação do tampo, instalação da roseta e abertura da boca, chegamos à etapa que mais define o caráter acústico do instrumento: a estrutura interna do tampo — as travessas, o reforço da boca e, especialmente, o leque harmônico.
É nesse momento que o tampo deixa de ser um painel de madeira e passa a ser um sistema acústico. As varetas do leque harmônico controlam como o tampo vibra em cada região, direcionam a energia das cordas para diferentes partes do painel e definem o equilíbrio entre graves e agudos do instrumento. Pequenas diferenças na altura, no perfil ou no posicionamento de uma única vareta podem mudar significativamente o resultado final — e isso é tanto a beleza quanto o desafio dessa etapa.
Se você ainda não viu as etapas anteriores, recomendo começar por como fazer a boca e a roseta do violão e por como fazer o tampo do violão (Parte 1) — a qualidade da calibração feita nessas etapas determina a margem de trabalho disponível aqui.
Preparar barras harmônicas e travessas
Antes de qualquer colagem, as varetas e travessas precisam ser preparadas com precisão. Essa preparação é tão importante quanto a instalação em si: uma vareta bem preparada cola perfeitamente, transmite vibração com eficiência e se comporta de forma previsível durante o voicing. Uma vareta mal preparada cria problemas que nenhum ajuste posterior resolve.
Caso ainda não tenha visto a fase anterior, veja: como fazer o tampo do violão.
Madeira das varetas
As varetas do leque harmônico são feitas da mesma família de madeiras do tampo — abeto, cedro ou pinho —, e por razões acústicas: a vareta e o tampo precisam ter velocidades de propagação de vibração compatíveis para que a transmissão de energia entre elas seja eficiente. Usar madeiras muito diferentes em densidade cria uma descontinuidade acústica na interface de colagem.
As dimensões iniciais de trabalho são: altura entre 6 e 8 mm, largura entre 5 e 6 mm, comprimento suficiente para a vareta de cada posição do leque com margem extra nas extremidades. Essas são dimensões de bloco bruto — o perfil final será definido no voicing. A madeira precisa estar completamente seca, com fibras retas e sem nenhum defeito visível.
Orientação das fibras: veios em pé é obrigatório
Este é o critério mais importante na seleção e preparação das varetas — e o mais frequentemente negligenciado por iniciantes. As fibras da vareta precisam estar em orientação radial: perpendiculares à face do tampo, ou seja, "em pé" quando a vareta está posicionada sobre o tampo.
O motivo é mecânico: com os veios em pé, a vareta tem máxima rigidez na direção em que é solicitada — resistindo à compressão gerada pelo cavalete e transmitindo vibração longitudinalmente com eficiência máxima. Com os veios deitados (orientação tangencial), a vareta é muito mais fraca nessas direções, pode rachar com a tensão da colagem e transmite vibração de forma menos eficiente. Verificar a orientação das fibras antes de cortar qualquer vareta não é opcional — é o primeiro passo.
Ajuste na solera: assentamento perfeito é inegociável
Cada vareta precisa ser ajustada individualmente para assentar de forma perfeita sobre a curvatura da solera — a forma que define o bombeamento do tampo. A base da vareta é entalhada com pequeno plano inclinado para casar exatamente com a curvatura correspondente à sua posição no tampo. O teste de assentamento é simples e obrigatório: posicionar a vareta sobre o tampo na posição correta e verificar que não há nenhum "balanço" — ela deve assentar com contato total ao longo de todo o comprimento, sem pontos levantados.
Uma vareta com assentamento imperfeito, mesmo que mínimo, vai colar com folgas internas que comprometem a transmissão de vibração. Pior: a pressão da colagem pode forçar o tampo a se adaptar à vareta, criando deformações que só aparecem depois que o instrumento está montado.
Perfil das barras
O perfil transversal das varetas deve ser mais alto no centro e afunilado progressivamente em direção às extremidades. Esse perfil progressivo tem lógica: a região central da vareta, mais próxima do cavalete, precisa de maior rigidez para resistir à tensão das cordas; as extremidades, que se aproximam das bordas do tampo onde ele está colado às laterais, precisam de mais flexibilidade para que o tampo possa mover-se livremente nessa região. Uma vareta com perfil uniforme — mesma altura do começo ao fim — cria um ponto de inflexão abrupto nas extremidades que pode gerar tensão indesejada.

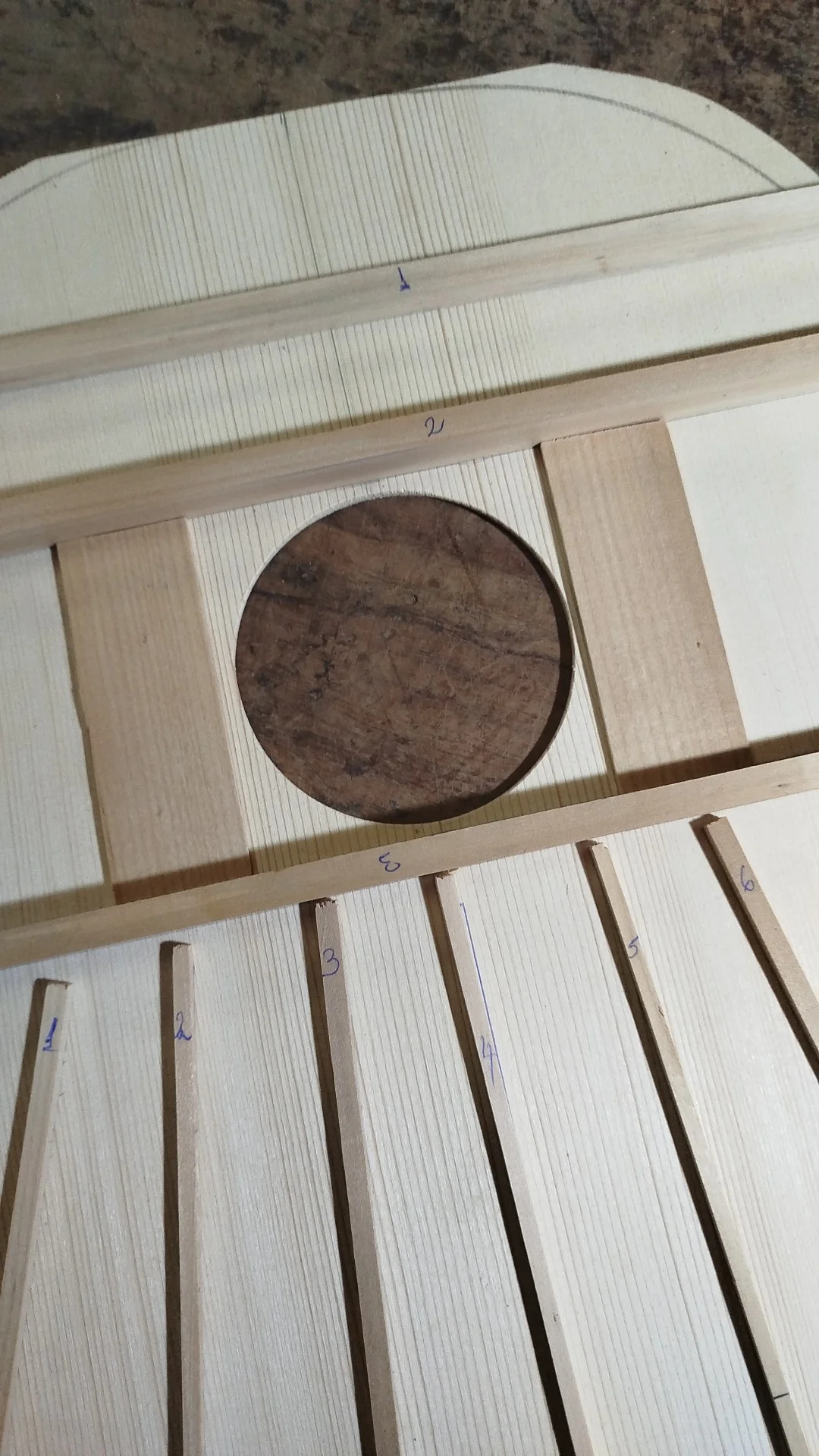

Instalação do leque harmônico
O leque harmônico é, em última análise, o que separa um violão de um instrumento comum. Tampos com a mesma madeira e a mesma calibração de espessura podem soar de forma completamente diferente dependendo do leque. É aqui que o luthier toma decisões que ecoam no resultado final do instrumento por toda a sua vida útil.
Para entender melhor o papel da estrutura interna na lutheria de forma ampla, vale conhecer também: o que é luthieria.
Definição do projeto: padrões históricos e variações
O padrão mais comum em violões clássicos é o leque em "abanico" com 6 ou 7 varetas, derivado do projeto de Antonio de Torres Jurado — o luthier espanhol do século XIX que estabeleceu as bases do violão moderno. Mas esse não é o único padrão, e entender as variações ajuda o luthier a fazer escolhas conscientes em vez de apenas copiar um modelo sem compreensão.
O padrão Torres usa 7 varetas em leque com perfil relativamente simples. A filosofia é de abertura e projeção — o tampo é estruturado para vibrar com liberdade em uma ampla faixa de frequências, favorecendo volume e presença. É o padrão que mais diretamente herdamos na lutheria clássica brasileira.
O padrão Hauser, desenvolvido pelo alemão Hermann Hauser (cujos instrumentos foram tocados por Andrés Segovia), tende a usar varetas ligeiramente mais robustas e um tampo com rigidez um pouco maior. O resultado é um som mais contido e definido, com sustain longo e resposta precisa — características valorizadas no repertório de concerto.
O padrão Bouchet, do luthier francês Robert Bouchet, usa varetas mais baixas e mais largas que os modelos anteriores, distribuindo a rigidez horizontalmente em vez de verticalmente. O resultado é um tampo com resposta mais uniforme entre as frequências — nem muito brilhante, nem muito grave — e um som com muito equilíbrio tonal.
Cada padrão é um ponto de partida, não uma fórmula absoluta. Luthiers experientes adaptam esses modelos às características específicas de cada tampo — uma madeira mais rígida pode pedir varetas mais delgadas; uma madeira mais macia pode precisar de varetas mais robustas para o mesmo resultado.
Sequência de montagem
A instalação deve seguir uma sequência específica, respeitando o que cada elemento apoia estruturalmente:
1. Reforço da boca
As primeiras peças a serem instaladas são os reforços ao redor da boca do instrumento. São tiras de madeira — geralmente cedro ou abeto de grão fino — posicionadas com as fibras cruzadas em relação às fibras do tampo. Essa orientação cruzada é intencional: cria um reforço anisotrópico que resiste a fissuras radiais partindo da borda da boca, exatamente o tipo de falha mais comum nessa região. Sem esse reforço, a região ao redor do soundhole — já fragilizada pelo corte circular — fica exposta a trincas que se propagam pelas fibras ao longo da vida do instrumento.
2. Travessas transversais
As travessas são instaladas antes das varetas do leque porque oferecem o suporte estrutural sobre o qual o leque será posicionado. São barras que correm transversalmente ao tampo — perpendiculares à direção das fibras — e têm função primariamente estrutural: reforçam o tampo contra a tensão das laterais da caixa e definem o contorno do bombeamento transversal do painel. Na região acima da boca, a travessa superior ainda sustenta a junção com o braço do instrumento.
3. Varetas do leque harmônico
Com reforços e travessas instalados e curados, as varetas do leque são posicionadas uma a uma, partindo da central e trabalhando simétricamente para os lados. A simetria entre o lado dos graves (baixo) e o lado dos agudos (alto) é verificada após cada par de varetas instaladas.
Colagem: técnica e pressão
A colagem das varetas é feita com filme de cola fino e uniforme — exatamente como em qualquer colagem de precisão em lutheria. Cola em excesso sobe pelos lados, suja o tampo e pode criar pontos de rigidez indesejados ao endurecer. A pressão deve ser homogênea ao longo de todo o comprimento de cada vareta: o go-bar deck é o método mais elegante e controlado, pois permite pressionar cada ponto independentemente com barras flexíveis; cunhas e sargentos também funcionam quando bem distribuídos. O tampo deve estar protegido com papel antiaderente entre as superfícies de pressão e a madeira.
O erro mais grave nessa etapa — e o mais difícil de corrigir — é colar uma vareta com assentamento imperfeito. A junta com folga é acusticamente ineficiente e estruturalmente frágil. Por isso, o ensaio a seco com verificação de assentamento é inegociável antes de abrir qualquer cola.

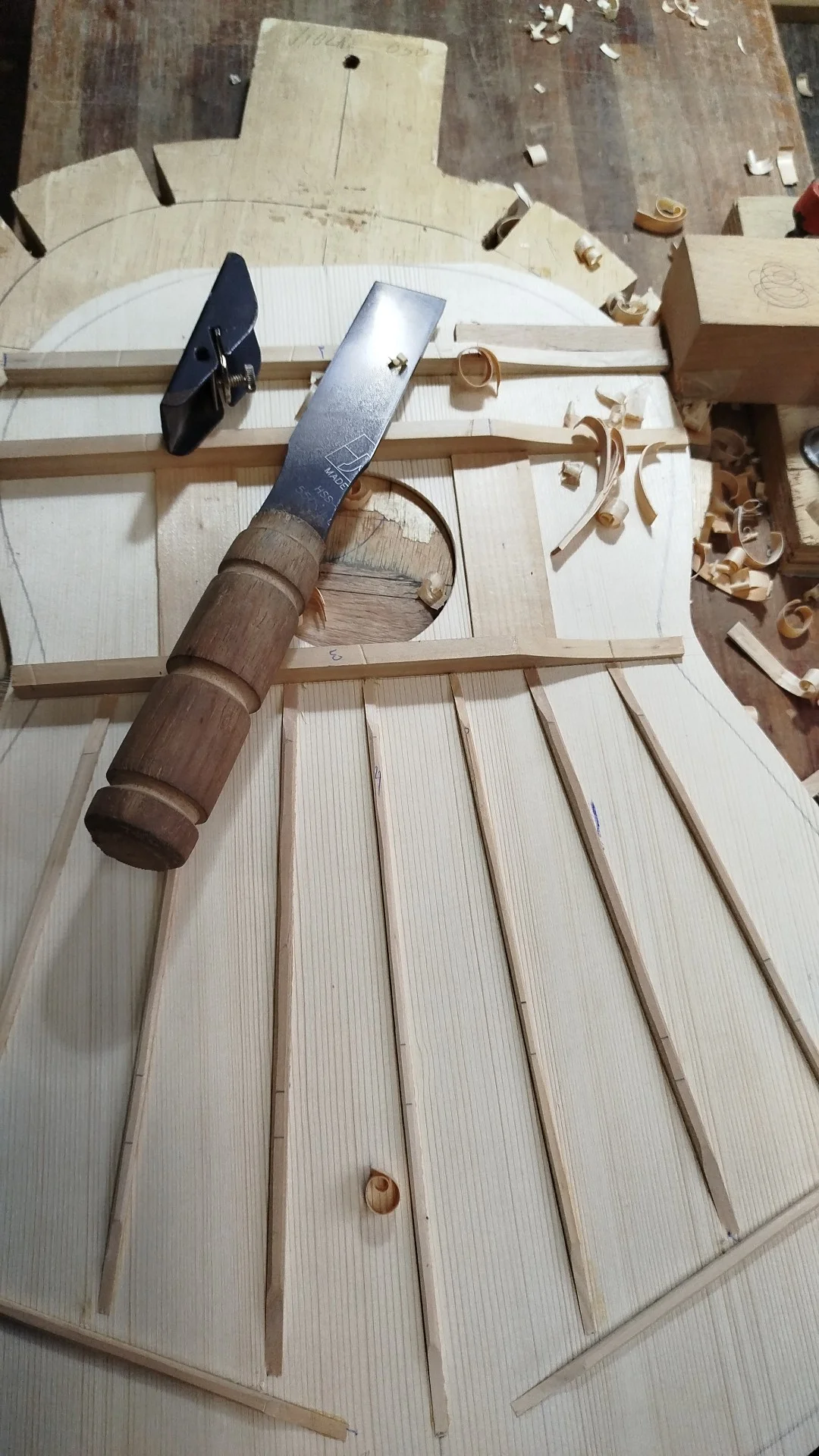

Ajuste fino e voicing das varetas
Após a colagem e a cura completa de toda a estrutura interna, inicia-se o processo de voicing — e é aqui que a lutheria se torna mais próxima de uma arte do que de um ofício. O voicing é o ajuste fino do tampo: a remoção progressiva e estratégica de material das varetas para equilibrar resposta sonora, volume e timbre.
A palavra "voicing" vem do inglês e significa literalmente "dar voz" — é exatamente isso que acontece aqui. O tampo já tem estrutura; o voicing define a voz que essa estrutura vai ter.
Afinamento progressivo: sempre de menos para mais
O princípio fundamental do voicing é trabalhar sempre de forma progressiva e conservadora. As varetas são reduzidas gradualmente — uma pequena remoção, avaliação do resultado, nova remoção se necessário. Nunca o contrário. Material removido não volta, e um tampo excessivamente aliviado perde foco tonal de forma irreversível. A regra de ouro é: sempre que houver dúvida entre remover ou não remover, não remova — avalie mais.
Perfis e sua influência acústica
O perfil transversal da vareta após o voicing define muito de seu comportamento acústico. O perfil triangular — com arestas angulosas — oferece maior rigidez com menos material, mas cria transições de rigidez mais abruptas. O perfil meia-cana ou arredondado (típico do padrão Hauser) distribui a rigidez de forma mais suave ao longo da largura da vareta, resultando em resposta mais equilibrada. O perfil baixo e largo (característico do Bouchet) maximiza a distribuição horizontal da rigidez e é associado a tampos com resposta muito uniforme entre frequências.
Controle auditivo: como avaliar o tampo durante o voicing
O feedback auditivo é a principal ferramenta do luthier durante o voicing. Os métodos mais usados são:
- Percussão com dedo: bater levemente em diferentes pontos do tampo e escutar o tom produzido. A região dos graves deve responder com tom mais aberto e encorpado; a região dos agudos, com tom mais definido e articulado. Uniformidade excessiva pode indicar que o tampo está muito rígido; resposta "morta" em alguma região pode indicar vareta pesada demais naquele ponto.
- Vibração nos lábios: encostar a borda do tampo levemente nos lábios e cantarolar diferentes notas — o tampo responde claramente às frequências em que ressoa. Esse método é particularmente útil para identificar assimetrias entre os lados do leque.
- Teste de simetria: segurar o tampo pela boca e bater suavemente na região do cavalete, alternando entre o lado dos graves e o lado dos agudos. A resposta deve ser equivalente — qualquer desequilíbrio perceptível indica necessidade de ajuste no lado menos responsivo.
Ajustes direcionados por objetivo acústico
O voicing pode ser usado para corrigir ou intencionalmente direcionar o caráter do instrumento:
- Para mais profundidade nos graves: aliviar as varetas na região das cordas 4ª a 6ª (lado do baixo), reduzindo altura e afunilando mais as extremidades nessa área
- Para mais clareza nos agudos: manter maior rigidez nas varetas da região das cordas 1ª a 3ª (lado do agudo), removendo menos material
- Para mais volume geral: reduzir ligeiramente a altura das varetas centrais, liberando o tampo para vibrar com mais amplitude
- Para mais sustain e foco: manter as varetas ligeiramente mais robustas, com perfil mais conservador
Para executar o voicing com precisão, é fundamental ter as ferramentas corretas e afiadas. Veja também: ferramentas essenciais para luthieria iniciante.
Erros comuns na estrutura do tampo
Os erros nessa etapa têm em comum a dificuldade de correção posterior — muitos são irreversíveis ou exigem remover e recolar toda a estrutura, o que raramente produz o mesmo resultado. Conhecer os erros mais frequentes é a melhor forma de evitá-los:
- Colar varetas sem assentamento perfeito: o erro mais grave desta etapa — a vareta que balança antes de ser colada vai criar folgas internas que comprometem a transmissão de vibração e podem causar descolagem ao longo do tempo
- Fibras deitadas nas varetas: orientação tangencial reduz drasticamente a eficiência da vareta tanto estrutural quanto acusticamente
- Falta de simetria entre os lados do leque: desequilíbrio entre o lado dos graves e o lado dos agudos resulta em instrumento com respostas tonais desiguais entre as cordas — problema difícil de diagnosticar depois do instrumento montado
- Perfil abrupto nas extremidades: varetas que terminam com altura excessiva sem afunilamento progressivo criam pontos de inflexão de rigidez que podem gerar trincas no tampo ao longo do tempo
- Voicing excessivo: remover material demais deixa o tampo sem foco tonal — o som fica "aberto" demais, sem definição e com pouco sustain. É o erro mais irreversível desta etapa
- Excesso de cola na colagem: cola que solidifica entre as varetas e o tampo em áreas além da interface de colagem pode criar pontos de rigidez não planejados que alteram o comportamento acústico
Muitos desses erros começam já na escolha da madeira. Por isso, entender bem essa etapa é fundamental: como selecionar madeiras para luthieria.
Conclusão
A estrutura interna do tampo — travessas, reforços e leque harmônico — é o que transforma um painel de madeira calibrado em um instrumento musical com voz própria. É nessa etapa que a construção se torna acústica, e cada decisão — o padrão do leque, o perfil de cada vareta, a sequência do voicing — deixa marca permanente no som do instrumento.
Trabalhar com precisão, método e controle progressivo é essencial: as varetas precisam assentar perfeitamente antes de serem coladas, o voicing precisa ser feito em pequenos incrementos com avaliação constante, e a simetria entre os lados do leque precisa ser verificada em cada etapa. Um tampo bem estruturado e bem afinado é o fundamento de um instrumento equilibrado, com boa projeção e resposta sonora.
Para ver o processo completo do tampo em uma referência consolidada, acesse também: como fazer o tampo do violão passo a passo — guia completo.
Continuidade da série
Acompanhe todas as etapas da construção: como construir um violão passo a passo
Perguntas frequentes sobre leque harmônico do violão
O que é o leque harmônico do violão?
O leque harmônico é o conjunto de varetas coladas na face interna do tampo do violão, dispostas em padrão radial a partir de um ponto abaixo da boca. Sua função é distribuir a energia vibratória recebida do cavalete ao longo de toda a superfície do tampo, controlando a rigidez de cada região de forma intencional. Sem o leque, o tampo vibraria de forma desigual; com ele, o luthier pode direcionar como o tampo responde a diferentes frequências, influenciando volume, timbre e equilíbrio entre graves e agudos.
Qual a função das barras harmônicas no tampo?
As barras harmônicas têm função dupla: estrutural e acústica. Estruturalmente, reforçam o tampo contra a tensão permanente do cavalete e das cordas, evitando deformação progressiva. Acusticamente, distribuem as vibrações do cavalete pelo tampo de forma controlada — cada vareta direciona energia para uma região específica do painel, influenciando quais frequências são amplificadas com mais eficiência. A posição, altura, largura e perfil de cada vareta são variáveis que o luthier ajusta para afinar o comportamento acústico do tampo.
Qual a altura ideal das varetas do leque harmônico?
As varetas partem de 6 a 8 mm no bloco bruto, mas essa é a altura de trabalho — não a final. Após a colagem, o voicing reduz progressivamente: o perfil final geralmente fica entre 5 e 7 mm no ponto mais alto (próximo ao cavalete) e diminui até 1,5 a 2 mm nas extremidades. O critério correto não é atingir um valor predefinido, mas ajustar até que o tampo apresente a resposta acústica desejada. Remover material demais é irreversível — por isso o processo é sempre progressivo e cauteloso.
Por que as varetas devem ter os veios em pé?
A orientação radial das fibras — veios "em pé", perpendiculares à face do tampo — é o critério mais importante na seleção do material. Com os veios em pé, a vareta tem máxima rigidez na direção em que é solicitada: resistindo à compressão e transmitindo vibração longitudinalmente com eficiência máxima. Com os veios deitados, a vareta é muito mais fraca nessas direções, pode rachar com a tensão da colagem e transmite vibração de forma ineficiente. É a mesma razão pela qual tampos de qualidade são feitos em corte radial.
O que é voicing do tampo do violão?
Voicing é o processo de ajuste fino das varetas e travessas do tampo, executado após a colagem de toda a estrutura interna. Consiste em remover pequenas quantidades de material — com formão fino, plaina afiada ou raspilha — para equilibrar a rigidez de diferentes regiões e ajustar o comportamento acústico. É a etapa onde o luthier tem mais controle sobre o resultado final: pequenas remoções na região dos graves podem abrir o som nessa faixa; aliviamento nas extremidades das varetas libera o tampo para vibrar com mais facilidade. Material removido não volta — por isso o processo é sempre progressivo e avaliado após cada intervenção.
Como saber se o tampo está bem ajustado?
A avaliação é feita por dois métodos complementares. O primeiro é a percussão: bater levemente em diferentes pontos e escutar — um tampo bem ajustado responde com tom limpo e sustentado, mais aberto na região dos graves e mais definido nos agudos. O segundo é a vibração nos lábios: encostar a borda do tampo nos lábios e cantarolar — o tampo deve vibrar claramente em ressonância. O teste de simetria — bater alternadamente no lado dos graves e dos agudos e comparar a resposta — revela desequilíbrios que ajustes direcionados podem corrigir.
Quais são os erros mais comuns no leque harmônico?
Os mais frequentes: colar varetas com assentamento imperfeito (folgas internas comprometem transmissão de vibração); usar madeira com fibras deitadas em vez de em pé; falta de simetria entre os lados do leque (desequilíbrio entre graves e agudos); perfil abrupto nas extremidades (sem afunilamento progressivo); e voicing excessivo — o mais grave por ser irreversível, deixando o tampo sem foco tonal e sem sustain.
Qual a diferença entre os padrões Torres, Hauser e Bouchet?
O padrão Torres usa 7 varetas em leque com perfil simples, priorizando abertura e projeção — é o ponto de partida histórico do violão clássico. O padrão Hauser usa varetas ligeiramente mais robustas, resultando em som mais definido e sustain longo — preferido no repertório de concerto. O padrão Bouchet usa varetas mais baixas e largas, distribuindo rigidez horizontalmente para uma resposta mais uniforme entre as frequências. Cada padrão é um ponto de partida — luthiers experientes adaptam esses modelos às características específicas de cada tampo e de cada projeto.
